自制压缩空气动力车 空气动力汽车玩具制作

压缩空气动力车模型的制作,这个玩具小车利用的是蒸汽机的原理,就像20多年前的老式火车。

自制压缩空气动力车 空气动力汽车玩具制作 -  www.shouyihuo.com

用一个玻璃注射器做为气缸,20ml的买一个就好。注意,玻璃注射器活塞摩擦小容易制作成功,而塑料注射器效率低。

自制压缩空气动力车 空气动力汽车玩具制作 -  www.shouyihuo.com

收集一个可乐瓶做为储气罐,相当于火车的锅炉。用打气筒向瓶内打气,储存的压缩空气给气缸提供动力,相当于锅炉产生的水蒸汽。

自制压缩空气动力车 空气动力汽车玩具制作 -  www.shouyihuo.com

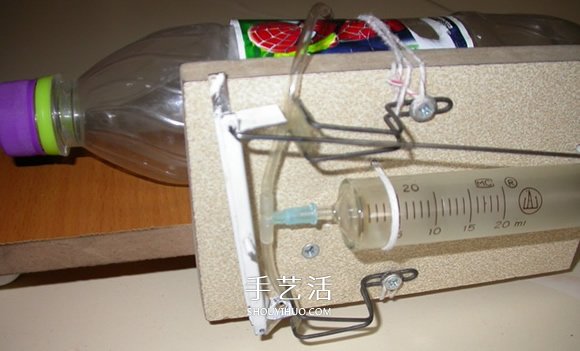

换气结构是用白色铁片挤压软管,软管变形就会打开或关闭气路。黑色直铁丝是拉动白色铁片的连杆,接在飞轮上。

自制压缩空气动力车 空气动力汽车玩具制作 -  www.shouyihuo.com

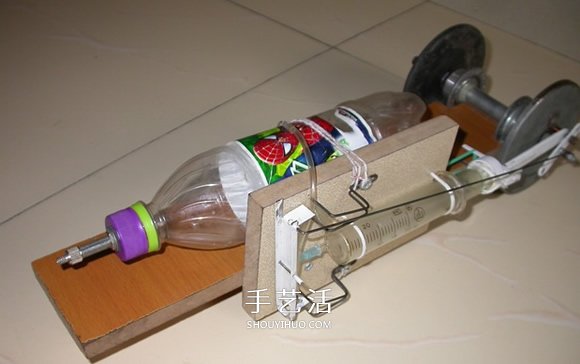

车体和车轮。

自制压缩空气动力车 空气动力汽车玩具制作 -  www.shouyihuo.com

上图的绿色橡皮筋很关键,活塞向外是靠气体推出,同时橡筋被拉长,活塞向内时就靠它的弹性向回拉。

车尾只用了一个万向轮,要是用上和前轮一样的轮子就更好看了,但我只拆了一辆自行车,这里用的是后轴瓦,前轴瓦比它短,用上了也不好看。

最后是原理图:
